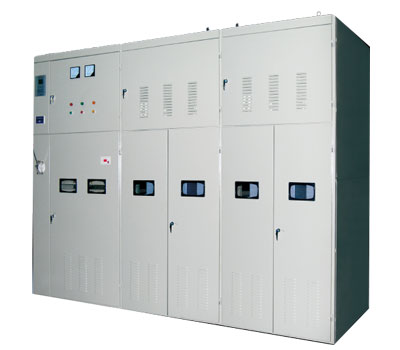

主要用途与适用范围 TBBZ高压无功自动补偿装置主要适用于工频交流(50Hz)电力系统中,用来提高母线功率因数、改善电压质量、降低设备及线路损耗。

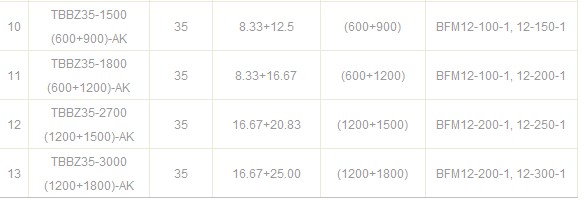

主要技术参数 额定电压:6-35kV； 额定频率:50Hz；分组数量:1-5组；额定容量:100-10000kvar； 电抗器参数选择:抑制合闸涌流，电抗率为0.1-1％；抑制5次以上谐波，电抗率为6％；抑制3次以上谐波，电抗率为12％。

使用环境条件 海拔高度: 不高1000m; 环境温度: -25℃~+55℃; 相对湿度: 不超过85％; 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在.

产品特点 装置能在1.1倍额定工作电压的稳态过电压下长期运行； 装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行； 装置采用真空接触器投切，可频繁操作； 每组电容器设有放电线圈，在5秒内可将剩余电压降致50V以下； 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容出现故障后，可切断本组电容器，不影响其他电容器的使用； 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过电压保护； 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS232/RS485标准通讯接口，并可实现“四遥”功能； 每组可配置电抗器抑制合闸涌流或抑制谐波放大。
